| JDF5160GSSL5型灑水車 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| ISB180 50 | 東風康明斯發動機有限公司 | 5900 | 132 |
| JDF5160GSSL5型灑水車 底盤參數 | |||
| 底盤型號： | DFS5160GLJ2 | 燃油種類： | 柴油 |
| 軸 數： | 3 | 前 輪 距： | 1916 |
| 軸 距： | 3500+1250 | 后 輪 距： | 1876/1876 |
| 輪 胎 數： | 6 | 輪胎規格： |
12.5R20
|
| JDF5160GSSL5型灑水車 產品主要技術資料 | |||
| 產品名稱： | JDF5160GSSL5型灑水車 | 外型尺寸： | 8170,8370×2500×2850 |
| 底盤型號： | DFS5160GLJ2 | 貨廂尺寸： | ×× |
| 前排乘客： | 2,3 | 額定載客(人)： | |
| 總 質 量 ： (kg) | 16050 | 接近/離去角(° ) | 38/12 |
| 額定質量： (kg) | 8120,8055 | 前懸/后懸： | 1250/2170,1250/2370 |
| 整備質量：(kg) | 7800 | 最高車速(km/h)： | 95 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 整車說明： | 罐體有效容積8.45立方米;罐體外形尺寸(長×長軸×短軸)(mm):4350×2180×1290;選裝后部不帶工作平臺,對應外形尺寸長8170mm,選裝后部爬梯,選裝頂部走道;ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:490mm;主要專用裝置為罐體,用于灑水和園林綠化. | ||

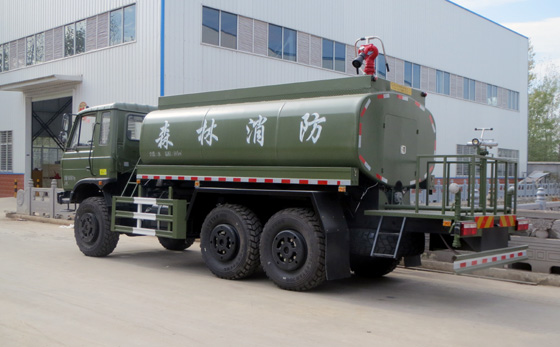

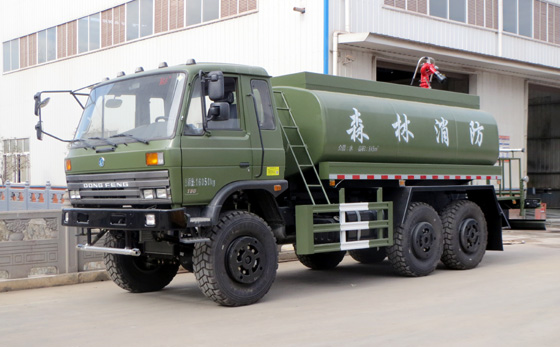

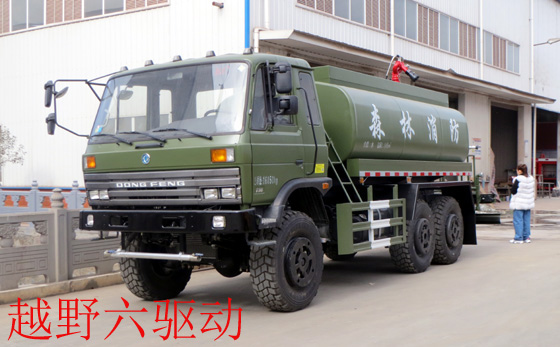

車輛詳細描述
一、 整車
1. 外廓尺寸：8170/8370 mm×2500 mm×2850 mm
2. 乘員人數：2，3
3. 水罐：容積8450 L
4. 水泵：流量40L/S@1.0MPa
5. 水炮：流量40L/S@0.8MPa，射程不小于60m。
二、 底盤
1. 型號：東風 DFS5160GLJ2
2. 驅動型式：6×6
3. 軸距：3500+1250mm
4. 發動機：型號為ISD210-50，直列六缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：155KW
l 排放標準：國Ⅴ
5. 變速箱：機械式手動變速箱，6個前進檔
6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
7. 制動系統
l 行車制動：真空助力制動
l 駐車制動：中央鼓式制動
l 輔助制動：發動機排氣制動
8. 最高車速：95km/h
9. 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
三、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單排雙門，乘員人數為2，3。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積：,8450L（水）。
2. 結構：
l 方圓焊接結構，內設防蕩隔板和防浪孔。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體右邊，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為4mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
5. 頂部：采用全防護圍欄，可放置部分工具，并確保人員安全。
6. 尾部：配備可供消防人員上下的爬梯。
五、 消防泵及水路系統
1． 消防泵
l 型號：CB10/40 車用消防泵
l 安裝位置：后置
l 流量及壓力：40L/S@1.0MPa
l 引水時間：≤35秒（7米吸深時）
2． 消防炮
l 型號：PS40 車載手動炮
l 安裝位置：泵室頂部
l 流量及壓力：40L/S@0.8MPa
l 射程：不小于60m
l 旋轉角度：360°
l 俯仰角；-15°～60°
3． 消防管路
l 罐吸水管路：DN125，帶手動蝶閥，右置向前
l 外吸水管路：DN125，后置向后
l 炮出水管路： DN80，帶止回閥，頂置向上
l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
l 泵往罐注水管路：DN50，帶手動球閥，右置向前
l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
六、 電氣系統
1. 車輛兩側裝有3個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
